SABİT BETON POMPASI
BCP TBP 2050
SINIRLARIN ÖTESİNDE ÇALIŞIR!
TBP 20M 50 m³ Paletli Mobil Beton Pompası
Zorlu saha koşullarında yüksek erişim, güçlü performans ve kesintisiz beton dökümü.
TBP 20M 50 m³ Paletli Mobil Beton Pompası; tünel, metro, maden, baraj ve yer altı projelerinde karşılaşılan erişim, hareket kabiliyeti ve beton iletim sorunlarına tek makineyle çözüm sunmak üzere geliştirilmiştir. Paletli şasisi sayesinde dar, eğimli ve düzensiz zeminlerde güvenle hareket ederken; dört kollu bom yapısı, 18 metreye ulaşan açılımı ve 360° dönebilen son koluyla makinenin sürekli yeniden konumlandırılmasına gerek kalmadan farklı döküm noktalarına erişim sağlar.
Saatte 50 m³ piston tahrik debisi ve 106 bar beton basıncıyla yoğun çalışma koşullarında güçlü ve istikrarlı bir performans sunar. Pompa, bom, paletli yürüyüş sistemi ve kontrol altyapısının tek bir kompakt ünite üzerinde birleşmesi; ek ekipman, uzun boru hatları ve karmaşık saha organizasyonu ihtiyacını azaltır.
Boom Black Box kontrol sistemi ve Boom Makina tarafından geliştirilen yazılım altyapısı; çalışma verilerinin gerçek zamanlı izlenmesine, uzaktan erişime ve olası arızaların hızlı şekilde tespit edilmesine olanak tanır. Standart kara yolu tünel ölçülerine uygun kompakt yapısı ve farklı taşıma seçenekleriyle TBP 20M, operasyonel verimliliği artıran, güvenilir ve çok yönlü bir beton döküm çözümüdür.
CERTIFICATIONS AND ACCREDITATIONS OF BOOM MAKINA
Kullanım Alanları
Her saha; yol, düz zemin ya da manevra alanı sunmaz. TBP 20M bu koşullarda çalışabilmek için üretildi.
Karayolu ve Demiryolu Tünelleri
Metro - Otoyol - Demiryolu - Yüksek Hızlı Tren
TBP 20M'in birincil uygulama alanıdır. Tünel kaplamasında taç, omuz ve duvar bölgelerinde beton dökümü gerektiren; kamyon pompasının erişemediği ve sabit pompanın boru hattı ekibi olmadan besleme yapamadığı alanlar için ideal çözümdür.
Makine, aktif kalıp bölümüne ilerler, tek konumda çalışarak bom ile her döküm noktasına sırayla erişim sağlar. Böylece ek boru hattı kurulumuna ihtiyaç duyulmaz ve operasyon kesintisiz devam eder. 106 bar basınç, her tünel derinliği ve kalıp karşı basıncı için yeterli performans sunar.
Yer Altı Madenciliği ve Galeriler
Galeri Kaplaması - Yapısal Beton - Yeraltı Sivil İşleri
Düzensiz zemin, dar erişim, boru hattı ekibi için yer yok. Paletli şasi, tekerlekli ekipmanları durduran yüzeyler de tutunur. Bom doğrudan iletim yapar, çalıştırılacak boru hattı yok, bu sinirli alanda birisini oraya göndererek giderilecek tıkaç yok. 55 m³/sa kapasite ile döküm döngüsü kesintisiz ve sürekli ilerler.
Kentsel Yer Altı Yapıları
Alt Geçitler - İstasyon Yapıları - Altyapı Santralleri
Kısıtlı tavan yüksekliği, vinç erişiminin bulunmaması ve hassas bitişik yapıların korunması gereken projeler için ideal çözümdür. Makine, döküm noktasına kendi başına ilerleyerek operasyonel esneklik sağlar.
Kompakt yapısı sayesinde çalışma alanını minimum düzeyde işgal eder ve diğer faaliyetlerin zemini kullanmaya devam etmesine olanak tanır. Boru hattı gereksiniminin ortadan kalkması; takılma riskini, ekipler arası koordinasyon yükünü ve saha karmaşasını elimine eder. 2888 mm makine genişliği, standart karayolu tüneli kalıp boşluğu profillerine uygun olarak tasarlanmıştır.
Uzak ve Yolsuz Araziler
Döküm noktasına ulaşım yolu bulunmadığında, paletli şasi zorlu arazilerde ilerlemeye devam eder ve makineyi doğrudan çalışma noktasına taşır.
135 litrelik dizel yakıt tankı ve 415 litrelik su kapasitesi, makinenin ek ikmal gerektirmeden tam bir döküm döngüsü boyunca kesintisiz çalışmasını sağlar. Operasyon tamamlandığında, standart ağır taşıma treylerine kolayca yüklenerek bir sonraki sahaya hızlı şekilde sevk edilebilir. 13.800 kg — uzman ağır kaldırma ekipmanı gerektirmeden taşınabilir.
Hizmet Verilen Sektörler
> Metro ve Raylı Sistemler
> Karayolu ve Tünel İnşaatı
> Hidroelektrik ve Baraj
> Madencilik ve Yeraltı Sivil İşleri
> Liman ve Deniz Yapıları
> Endüstriyel Temel İşleri
> Askeri ve Sivil Savunma
> Kentsel Yeraltı Altyapısı
BOOM BLACK BOX YAZILIMI
Dahili Yazılım Geliştirme. Kendimizi Farklı Kılıyoruz.
Yazılımımızı kendi bünyemizde, deneyimli yazılım mühendislerimiz tarafından geliştiriyoruz. Bu strateji, harici kaynaklara olan bağımlılığımızı en aza indirerek, karşılaşılan tüm sorunlara etkili ve hızlı çözümler sunmamızı sağlar.
KALİTE ODAKLI ÜRÜN YELPAZESİ
Firmamız, sektörlerinde lider konumda olan ve köklü uzmanlığa sahip kuruluşlarla iş birliği yapmaktadır. Bu iş ortaklarımızın kaliteye olan sarsılmaz bağlılıklarının, ürün ve hizmetlerimize kattığı değerin en önemli unsurlarından biri olduğuna inanıyoruz.
Tedarik koşullarına bağlı olarak, farklı tedarikçilerden eşdeğer bileşenler kullanılabilir. Kullanılan tüm bileşenlerin aynı kalite ve performans standartlarını karşılaması garanti edilmektedir. Nihai konfigürasyonun satış ekibimizle teyit edilmesini rica ederiz.
Hiçbir rakip bu dört özelliği tek bir makinede birleştiremez.
Neden TBP 20M 50m3 Paletli Mobil Pompa?
Avantajlar
Entegre Sistem
Pompa + bom + palet tek bir ünite üzerinde. İkinci makine yok, ikinci ekip yok. Tek mobilizasyon, zeminde tek pozisyon, tek operatör.
Tünel İçin Tasarlandı, Uyarlanmadı
2888 mm genişlik, 3280 mm yükseklik - standart karayolu tüneli kalıp boşluğu gözetilerek boyutlandırıldı. Ortamın her kısıtlaması makinemizin tasarım girdisi olmuştur
Hidrolik Sistem
Yeraltında yakıt ikmali lükstür. EP hidrolik sistemi ve optimize motor yönetimi, tam kapasitede bile tüketimi düşük tutar.
Boom Black Box
Pompa çalışırken sistem kendini izler. Strok verisi, beton basıncı, bom konumu — hepsi gerçek zamanlı olarak takip edilir ve otomatik olarak optimize edilir. Operatör sade arayüzden tüm sistemi tek ekranda görür, müdahale gereken bir durum varsa sistem zaten teşhis koymuştur.
Arıza beklenmez, tahmin edilir. Uzaktan erişim sayesinde saha dışından da sisteme bağlanılabilir — tünel içinde ekstra teknik destek veya bekleme süresi yoktur.
Standart olarak gelir. Opsiyonel değildir.

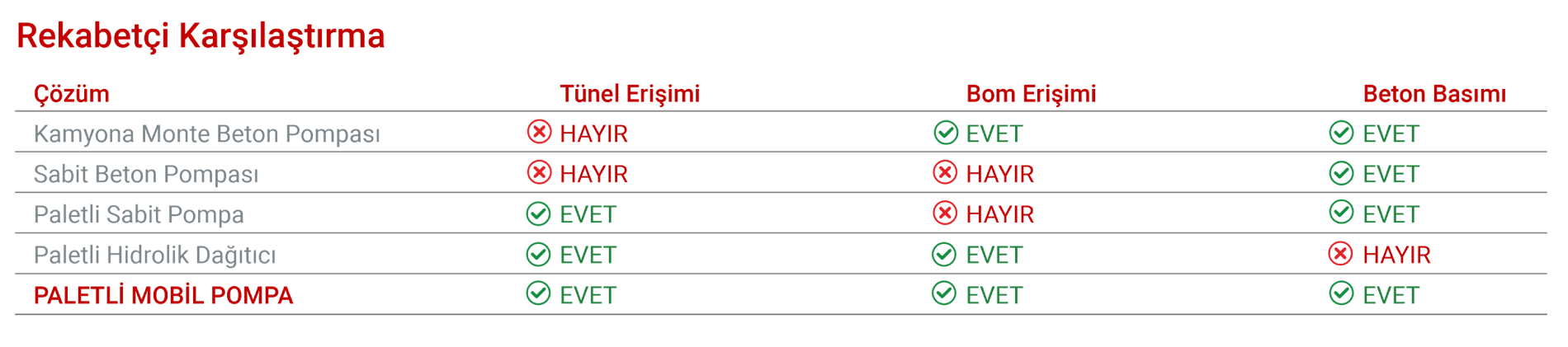

Her tünel beton döküm yönteminin bir sınırı vardır.
Tünellerde Beton Döküm Uygulamalarında Karşılaşılan Genel Sorunlar Nelerdir?
Kamyona Monte Beton Pompası
Çoğu tünel kesitinde içeri giremez. Beton genellikle boru hattı ile iletilir; bom çoğunlukla portal dışında çalışır.
Sabit Beton Pompası
Yüksek kurulum ve operasyon maliyeti gerektirir. Boru hattının her fazda yeniden kurulması; iş gücü ihtiyacını artırır ve zaman kaybı yaratır.
Paletli Hidrolik Dağıtıcı
Tek başına çalışamaz. Harici pompa, iki makine ve iki ekip gerektirir; boru hattı ihtiyacı devam eder.
Paletli Sabit Pompa
Bom bulunmadığı için her döküm noktası için boru hattı gerektirir. Bu durum, akışın yavaşlamasına, tıkanma riskine ve operasyon süresinin uzamasına neden olur.
Makine Konumlandırma Sorunu
Tek noktadan tüm döküm bölgelerine erişemeyen sistemler, sık sık yeniden konumlandırma gerektirir. Dar tünel koşullarında bu süreç zaman alıcı ve operasyonel risk taşır.
TBP 20M ile Sınırları Ortadan Kaldır.
Doğrudan Erişim
Paletli yapısı sayesinde tünel içine girer ve döküm noktasına doğrudan ulaşır. Operasyon sahada, kesintisiz şekilde ilerler.
Entegre Beton İletimi
Bom sistemi ile beton, doğrudan hedef noktaya iletilir. Ek boru hattı kurulumuna ihtiyaç duyulmaz.
Tek Makine, Tek Operasyon
Tüm süreç tek makine ile yönetilir. Ek ekipman ve karmaşık saha organizasyonları ortadan kalkar.
Kesintisiz Döküm Süreci
Sabit konumdan geniş erişim sağlayan bom yapısı sayesinde döküm işlemleri hızlı ve sürekli şekilde tamamlanır.
Güvenli ve Kontrollü Çalışma
Doğrudan iletim sistemi ile operasyon daha stabil, öngörülebilir ve güvenli hale gelir.
GARANTİ POLİTİKASI
- • Boom Makina, tüm ürünlerinin üretim hatalarından ve yetersiz işçilikten arınmış olduğunu garanti eder.
- • Herhangi bir üretim hatası veya makinenin performans göstermemesi durumunda, Boom Makina, arızalı parçayı ücretsiz olarak onarmayı veya değiştirmeyi taahhüt eder ve sorunu derhal gidermek için tüm gerekli adımları atacaktır.
- • Garanti süresi, makinenin devreye alındığı tarihten itibaren 24 ay ile sınırlıdır.
- • Beton teslim hattı ekipmanları, elektrik ve elektronik bileşenler garanti kapsamı dışındadır.
- • Makinenin, üretim amacı dışında kullanılması durumunda garanti geçersiz olur.
- • Yanlış kullanım, yetersiz bakım, kaza veya hatalı müdahale sonucu oluşan hasarlar garanti kapsamına dahil değildir.
- • Garanti talepleri, yalnızca Boom Makina servis mühendisi tarafından yapılan inceleme ve hazırlanan rapor doğrultusunda değerlendirilecektir.
- • Garanti, yalnızca Boom Makina’dan doğrudan satın alınan makineler için geçerlidir. Üçüncü kişilere yapılan satışlarda garanti hakkı sona erer.
- • Garanti kapsamında değiştirilen parçalar için garanti, parçanın montaj tarihinden değil, makinenin orijinal garanti süresi boyunca geçerlidir.
- • Garanti kapsamında değiştirilen arızalı parçalar, Boom Makina mülkiyetine geçer ve müşterinin bu parçaları fabrika adresine normal nakliye ile iade etmesi gerekir. Parçalar iade edilmezse, Boom Makina bu parçalar için fatura kesme hakkını saklı tutar.
- • Tüm değişimlerde, nakliye ve ithal edilen malzemelerin gümrükleme masrafları, müşteri sorumluluğundadır.
- • Boom Makina, garanti kapsamındaki talepleri gerekçe göstermeksizin kabul etme veya reddetme hakkını saklı tutar.
